Beskrivning

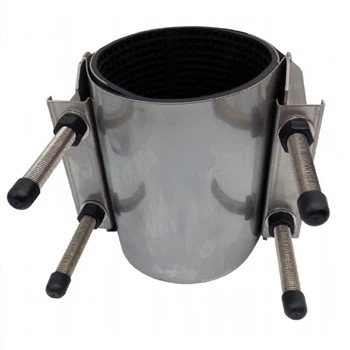

Denna FCR Repair Clamp används för att reparera olika rör av stål, asbest, cement, gjutjärn och plast. Ger en enkel och snabb lösning för rör skadade av sprickor, hål, sprickor, pinholes. Produkten har ett brett användningsområde och kan appliceras på olika metallrör. Inga speciella verktyg krävs för att använda denna produkt, så den har en stark funktionsduglighet. Att använda denna produkt för att länka rör kan uppnå en bra stöt- och brusreducerande effekt. Vi har varit i branschen i många år, med rik erfarenhet och avancerad teknik kan vi förse dig med de mest lämpliga produkterna. Om du är osäker, fråga oss gärna.

Funktioner

FCR Repair Clamp har en stark mångsidighet och kan appliceras på anslutning av olika metallrör och kompositmaterial. Produkten adresserar sammankoppling av olika diametrar, axiell förskjutning och vinkelförskjutning utan specialverktygsmanövrering. Den kan ge en säker och snabb länk, med bra stöt- och ljudreducering och kompensation för rörändens avstånd. Innan varje produkt lämnar fabriken kommer vi att genomföra en omfattande inspektion för att säkerställa produktens kvalitet.

Komponenter

image001_

Nej.	Del	Material
1	Kugghjulsring	SS304
2	Broplatta	SS304
3	Skal	SS304
4	Skruva	SS304
5	Dragstång med skruvhål	SS304
6	Gummiärm	NBR/EPDM

image002_

Mått

Rör OD	OD-intervall (mm)	PN	WP	C	L1	L2	D	H	Skruvar
OD(mm)	ODmin—ODmax	bar	bar	mm	mm	mm	mm	mm	M
21.7	21—23	16	32	3	57	—	35	50	6
25	24.5—25.5	16	32	3	57	—	50	70	6
27.2	26—28	16	32	3	57	—	50	70	6
32	31.5—32.5	16	32	3	57	—	55	75	6
34	33—35	16	32	3	57	—	55	75	6
40	39.5—41.5	16	32	5	57	—	55	75	6
42	42—44	16	32	5	57	—	65	85	6
44.5	44—45.1	16	32	5	57	—	65	85	6
48.6	47—49	16	32	5	57	100	70	90	6
54	53.3—54.6	16	32	5	57	100	70	90	8
57	56.3—57.7	16	32	5	57	100	80	100	8
60.3	59—62	16	32	5	80	139	85	105	8
63	62.2—63.9	16	32	5	80	139	85	105	8
76.1	75—78	14	28	5	80	139	100	120	8
79.9	78.8—80.8	14	28	5	80	139	100	120	8
88.9	88—92	14	28	5	107	203	110	130	10
108	106—110	14	28	5	107	203	130	150	10
110	108.9—111.2	14	28	5	107	203	130	150	10
114.3	112—116	14	28	5	107	203	135	155	10
118	116.6—119.2	14	28	5	107	203	140	160	10
125	123.6—126.5	14	28	5	107	203	150	185	10
133	131.5—134.4	14	28	5	107	203	160	190	10
140	137—143	14	28	5	116	203	165	195	12
159	157—161	12	24	5	116	203	185	215	12
165.2	163.3—166.7	12	24	5	116	203	190	210	12
168	166—170	12	24	5	116	203	195	225	12
170	168.2—171.9	12	24	5	116	203	195	225	12
200	198.2—201.5	8	16	10	155	255	240	270	14
219	217—221	8	16	10	155	255	250	280	14
250	250—254	8	16	10	155	255	285	315	14
273	271—275	8	16	10	155	255	305	335	14
315	313—317	7	14	10	155	255	340	375	14
325	323—327	7	14	10	155	255	360	390	14
355.6	354—358	7	14	10	155	255	385	420	14
377	375—379	7	14	10	155	255	410	440	14
